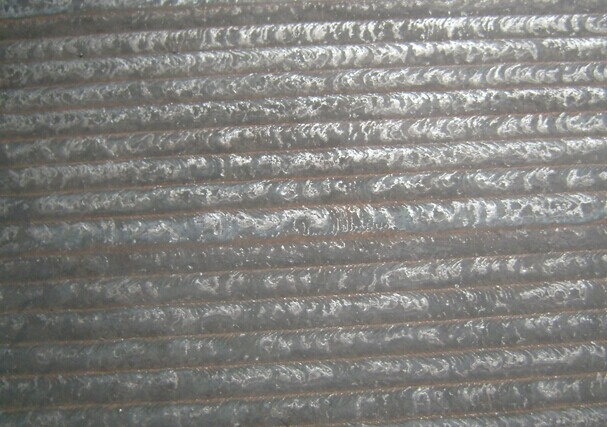

耐磨鋼板材料的硬度是其質量的主要技術指標，因此我們需要詳細了解鋼板硬度的由來及表示方法。

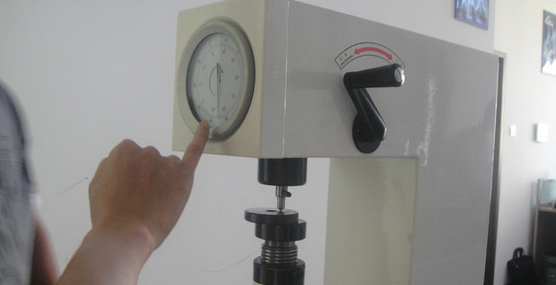

洛氏硬度（HR）測試當被測樣品過小或者布氏硬度（HB）大于450時，就改用洛氏硬度計量。試驗方法是用一個頂角為120度的金剛石圓錐體或直徑為1.59mm/3.18mm的鋼球，在一定載荷下壓入被測材料表面，由壓痕深度求出材料的硬度。

根據實驗材料硬度的不同，可分為三種不同標度來表示： 　　

HRA 是采用60Kg載荷和鉆石錐壓入器求的硬度，用于硬度極高的材料。例如：硬質合金。 　　

HRB 是采用100Kg載荷和直徑1.58mm淬硬的鋼球求得的硬度，用于硬度較低的材料。例如：退火鋼、 鑄鐵等。 　　

HRC 是采用150Kg載荷和鉆石錐壓入器求得的硬度，用于硬度很高的材料。例如：碳化鉻耐磨鋼板、高硬度耐磨鋼板、耐磨復合鋼板等 　　

洛氏硬度中HRA、HRB、HRC中的A、B、C為三種不同的標準。稱為標尺A、標尺B、標尺C。洛氏硬度實驗是現今所有使用的幾種普通壓痕硬度實驗的一種。三種標尺的初始壓力均為98.07N（10Kgf)，最后根據壓痕深度計算硬度值。標尺A使用的是球錐菱形壓頭，然后加壓至588.4N（60Kgf）；標尺B使用的是直徑為1.588mm（1/16英寸）的鋼球作為壓頭，然后加壓至980.7N（100Kgf），因此標尺B適用于較軟的材料檢測。標尺C適用于較硬的材料檢測。 　　

最常用標尺是HRC、HRB和HRA。

其中HRC標尺用于測試淬火鋼、回火鋼、調質鋼和部分不銹鋼。這是金屬加工行業應用最多的硬度試驗方法。

HRB標尺用于測試各種退火鋼、正火鋼、軟鋼、部分不銹鋼及較硬的銅合金。

HRA標尺用于測試純銅、較軟的銅合金和硬鋁合金。

HRA標尺盡管也可用于大多數黑色金屬，但是實際應用上一般只限于測試硬質合金和薄硬鋼帶材料。

HRA標尺的使用范圍是20-88HRA，由美國標準ASTM E140可以獲得以下換算關系： 　　

27HRA≈30HRB 　　

60HRA≈100HRB≈20HRC 　　

85.6HRA≈68HRC

我公司生產的耐磨鋼板的硬度一般以HRC表示，硬度在55-65之間，已經達到合金鋼板的較高硬度，可以解決各種復雜磨損，關于具休的應用，請查看耐磨鋼板客戶案例。
