高錳鋼耐磨鋼板是Mn13耐磨鋼板（HIGH MANGANESE STELL SCRAP）是抵抗強沖擊、大壓力物料磨損等耐磨材料中的正確選擇。高錳鋼耐磨鋼板的特點有兩個：
一是外來沖擊越大，其自身表層耐磨性越高；
二是隨著表面硬化層的逐漸磨損，新的加工硬化層會連續不斷形成。Mn13扎制鋼板對強沖擊磨損和大應力磨損有極好的耐磨性能，在使用過程中不會出現破碎，而且具有便于切割、焊接、彎曲等易機械加工性能。

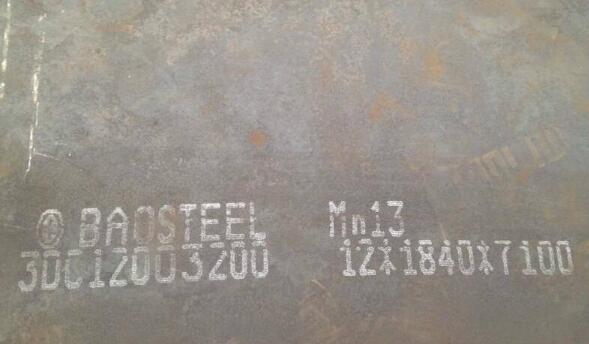

圖（1）Mn13耐磨鋼板，Mn13型號標識
Mn13高錳耐磨鋼是抵抗強沖擊、大壓力物料磨損等耐磨材料中的最佳選擇，具有其它耐磨材料無法比擬的加工硬化特性，在較大沖擊載荷或較大接觸應力的作用下，鋼板表層產生加工硬化，表面硬度由HB200迅速提升到HB500以上， 從而產生高耐磨的表面層，而鋼板內層奧氏體仍保持良好的沖擊韌性。
化學成分
|
牌號
|
C
|
Si
|
Mn
|
P
|
S
|
|
Mn13
|
0.90%-1.20%
|
0.30%-0.80%
|
11.00%-14.00%
|
≤0.035%
|
≤0.030%
|
機械性能
|
牌 號
|
抗拉強度
|
延伸率
|
沖擊性能20℃
|
初始硬度值（HB）
|
硬化后硬度值（HB）
|
冷 彎 180°
|
|
Mn13
|
≥800MPa
|
≥40%
|
ak≥90（J）
|
200-250
|
>300
|
合格
|

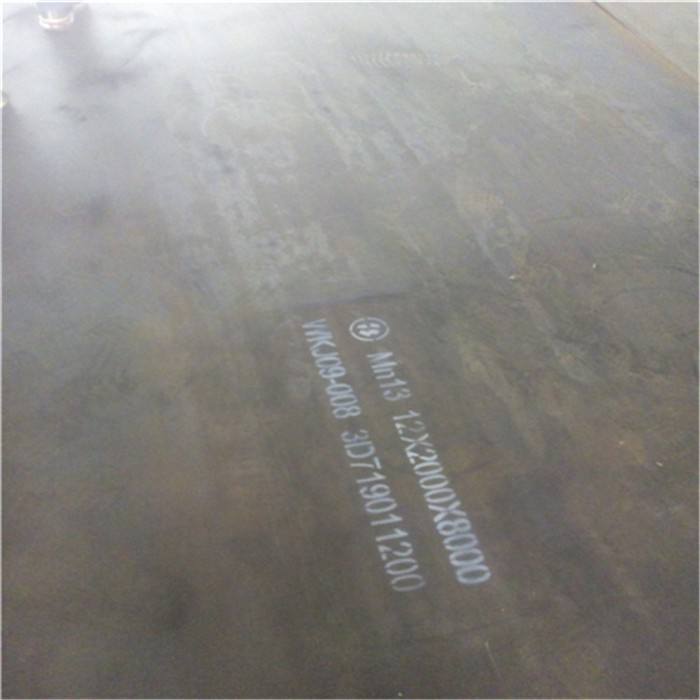

圖（2）Mn13耐磨鋼板整板尺寸寬2米長8米
運用
Mn13高錳耐磨鋼板已廣泛用于機械設備的耐磨襯板等容易被強沖擊磨損的部位。國外耐磨機械的襯板、護板早已淘汰鑄件，而采用高錳耐磨鋼Mn13軋制鋼板。高錳耐磨鋼Mn13軋制鋼板以其優良的耐磨性能，廣泛用于拋丸機、發電廠扇磨葉片、球磨機、粉碎機、保險柜、防彈車等易被強沖擊磨損的部位，已在造船、汽車、機械、發電、水泥、礦山、煤炭等外資、合資企業中高端用戶中得到廣泛應用，已成為新一代耐磨鋼選材的必然發展趨勢.
